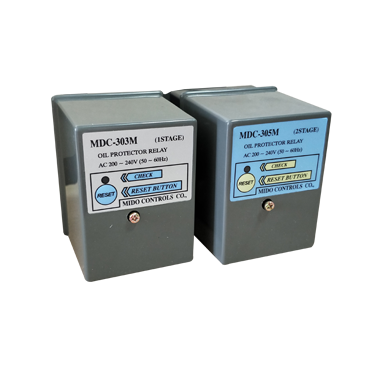

油程控器MDC305M
型号：MDC35
使用范围：柴油、轻油用燃烧器
火焰控制：二段
⊙ 特点
. 2 段火
. 内置火焰检测发现异常信号时阻止启动的安全电路。
. 内置点火不成功或燃烧中突然熄灭时的安全保护装置。
. 运行中遇熄火时自动重启一次功能。
. 内置点火手动（复位）操作功能。
⊙ 参数
. 额定电压 : AC 200~240V 50/60㎐
. 使用环境温度 : -20℃ ～ 60℃
. 使用环境湿度 : 35% ～ 85%
. 输出触点功率 : AC250V 5A
. 消耗功率 : MAX 7W , AC 30mA以下
⊙ 主要动作时间
. PRE PURGE TIME 预吹扫时间: 30S ± 2S
. PRE IGNITION TIME预点火时间 : 9S ± 1S
. POST IGNITION TIME 点火延迟时间: 7S ± 1S
. 点火切断时间 : 7S ± 1S
. 熄灭响应时间 : 1S 以内
⊙ CDS检测
. 点火检测电阻 ― 47㏀ ± 10 ㏀ 以下
. 熄火检测电阻― 82㏀ ± 10 ㏀ 以上
. 火焰异常检测- 10㏀ ± 5 ㏀ 以下

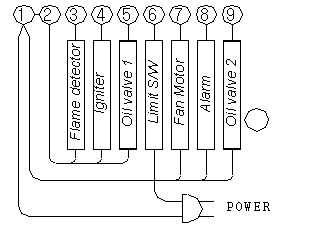

⊙ 接线图
⊙ 各部运转条件
. 正常运转时
. 初期点火时(安全切断)

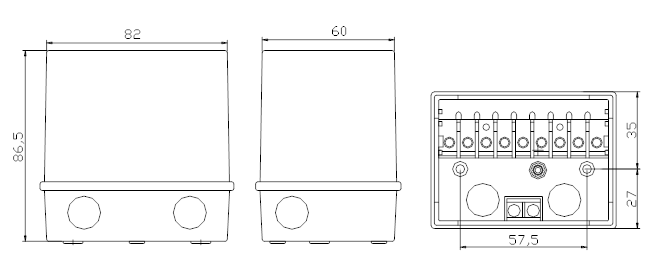

⊙ 外形图
. 外壳采用ABS（不燃烧）材质
